预绞式全张力接续条
用途：用于附加导线两终端、附加导线的断线接续或附加导线破损修复，承受导线全部张力并且恢复其原有的机械性能和电气性能。
-
产品介绍及相关信息
结构型式
预绞式全张力接续条由内层接续条、填充条、外层接续条三部分组成。
a) 内层接续条用来接续钢芯，由镀锌钢丝或者铝包钢丝制成，需分组和喷砂处理。
b) 填充条由铝合金制成，，填充条安装在内层条上，保证安装后的外径和钢芯铝绞线的外径相同。
c) 外层接续条由铝合金制成，应分组和喷砂处理。
d) 中心标记/色标：安装中对齐线条的参照标记，用于鉴别适用导线的尺寸。

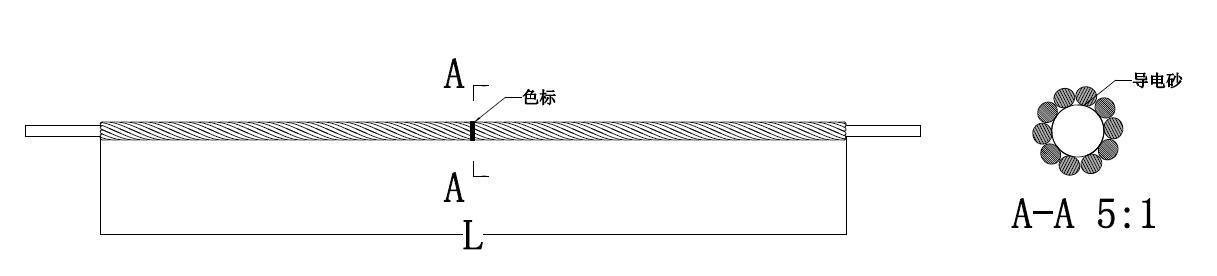

附加导线用预绞式全张力接续条的结构型式见下图：
附加导线用预绞式全张力接续条
预绞式全张力接续条应标注中心色标，色标为安装起始点，同时也作为区别产品的颜色标识。色标应该清晰可见，宽度不低于2cm。具体参数见下表：
型号
适用导线
导线采用标准
长度
质量
钢芯/填充条/外层mm
钢芯/填充条/外层kg
TDJL-70/10
LBGLJ-70/10
TB 2937-1998
406/406/1499
0.10/0.10/0.60
TDJL-120/20
LBGLJ-120/20
635/635/2235
0.1/0.1/1.1
TDJL-185/10
LBGLJ-185/10
432/432/2388
0.10/0.20/2.20
TDJL-185/25
LBGLJ-185/25
635/635/2642
0.2/0.2/2.4
TDJL-240/30
LBGLJ-240/30
686/686/3073
0.30/0.30/3.70
TDJL-315-45/7
JL/LB1A-315-45/7
GB/T1179-2008
610/615/3430
0.20/0.40/4.8
