预绞式悬垂线夹

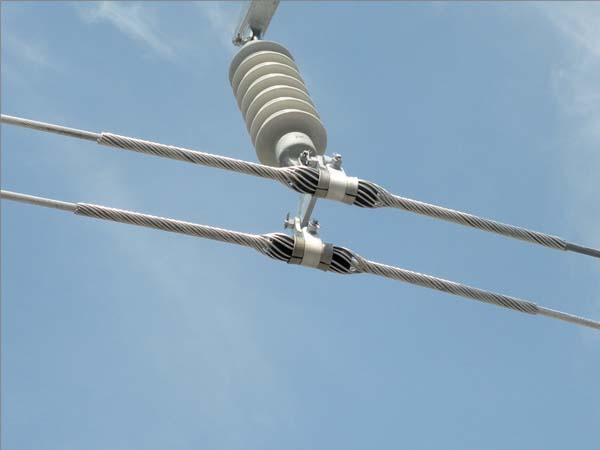

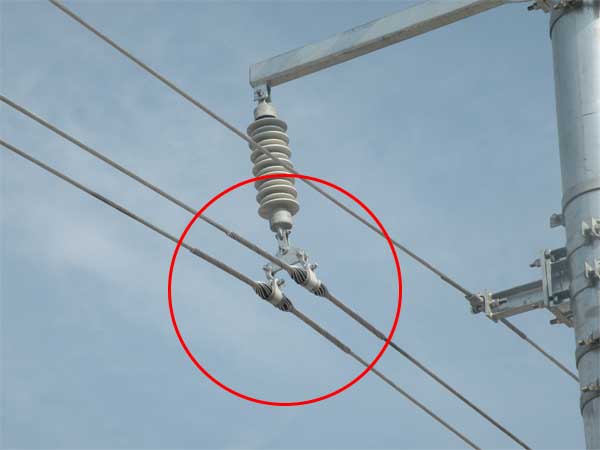

用途：附加导线预绞式悬垂线夹，用来将铝包钢芯铝绞线吊挂于杆塔上。
-
产品介绍及相关信息
结构型式

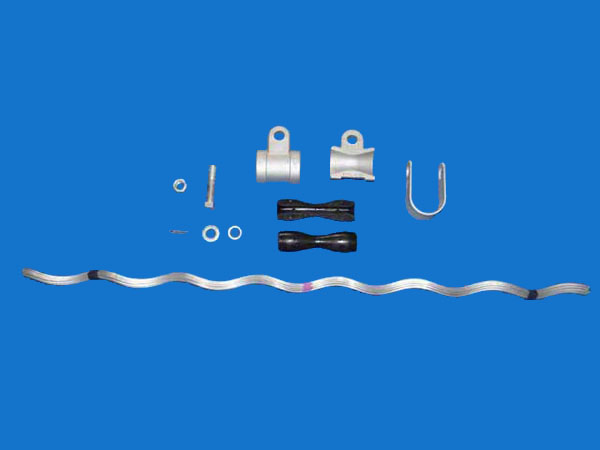

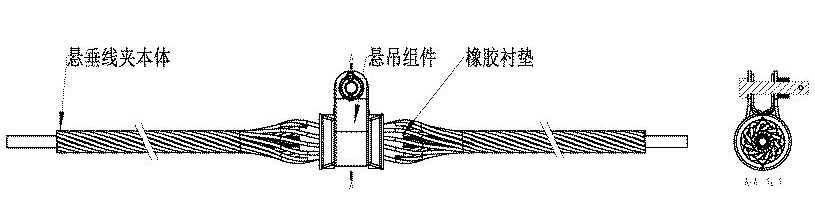

附加导线预绞式悬垂线夹由金属预绞丝、金属护套（包括铝合金护套和铝合金固定夹片）、橡胶垫和一套螺栓组件（包括螺栓、螺母、弹性垫圈和闭口销）配套组成，其结构型式如下图：
预绞式悬垂线夹
预绞式悬垂线夹的金属预绞丝参数见下表：
型号
铝包钢芯铝绞线LBGLJ/JL/LB1A
线夹长度(mm)
线夹质量(kg)
导线型号
外径(mm)
导线采用标准
TDCL-70/10
LBGLJ70/10(6/1)
11.40
TB 2937-1998
920
1.10
TDCL-120/20
LBGLJ120/20(28/3)
15.26
940
1.20
TDCL-185/10
LBGLJ185/10(18/1)
18.00
1100
1.30
TDCL-185/25
LBGLJ185/25(24/7)
18.90
1100
1.30
TDCL-240/30
LBGLJ240/30(27/7)
21.60
1150
1.80
TDCL-315-45/7
JL/LB1A -315-45/7
23.70
GB/T1179-2008
1150
1.90
注：表中仅列出常规产品型号，如需其他线索的对应产品请与我公司联系。
